1、项目背景

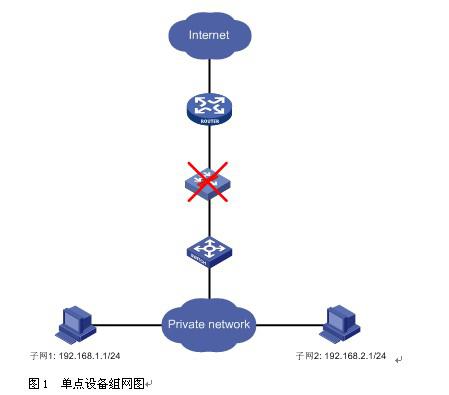

在当前的组网应用中，用户对网络可靠性的要求越来越高，对于一些重要的业务入口或接入点（比如企业的Internet接入点、银行的数据库服务器等）如何保证网络的不间断传输，成为急需解决的一个问题。如图1 所示，防火墙作为内外网的接入点，当设备出现故障便会导致内外网之间的网络业务的全部中断。在这种关键业务点上如果只使用一台设备的话，无论其可靠性多高，系统都必然要承受因单点故障而导致网络中断的风险。

于是，业界推出了传统备份组网方案来避免此风险，该方案在接入点部署多台设备形成备份，通过VRRP或动态路由等机制进行链路切换，实现一台设备故障后流量自动切换到另一台正常工作的设备。

传统备份组网方案适用于接入点是路由器等转发设备的情况。因为经过设备的每个报文都是查找转发表进行转发，链路切换后，后续报文的转发不受影响。但是当接入点是状态防火墙等设备时，由于状态防火墙是基于连接状态的，当用户发起会话时，状态防火墙只会对会话的首包进行检查，如果首包允许通过则会建立一个会话表项（表项里包括源IP、源端口、目的IP、目的端口等信息），只有匹配该会话表项的后续报文（包括返回报文）才能够通过防火墙。如果链路切换后，后续报文找不到正确的表项，会导致当前业务中断。

双机热备解决方案能够很好的解决这个问题。在链路切换前，对会话信息进行主备同步；在设备故障后能将流量切换到其他备份设备，由备份设备继续处理业务，从而保证了当前的会话不被中断。如图2 所示，在接入点的位置部署两台防火墙，当其中一台防火墙发生故障时，数据流被引导到另一台防火墙上继续传输，因为在流量切换之前已经进行了数据同步，所以当前业务不会中断，从而提高了网络的稳定性及可靠性。

2、 双机热备（vrrp）组网方案

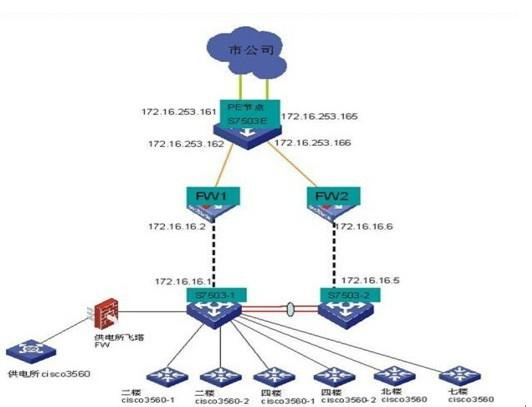

如图所示为某单位双机热备工程：

3、RRP是一种容错协议，它保证当主机的下一跳路由器出现故障时，由另一台路由器来代替出现故障的路由器进行工作，从而保持网络通信的连续性和可靠性。

VRRP具有如下优点：

1) 简化网络管理。在具有多播或广播能力的局域网（如以太网）中，借助VRRP能在某台设备出现故障时仍然提供高可靠的缺省链路，有效避免单一链路发生故障后网络中断的问题，而无需修改动态路由协议、路由发现协议等配置信息，也无需修改主机的默认网关配置。

2) 适应性强。VRRP报文封装在IP报文中，支持各种上层协议。

3) 网络开销小。VRRP只定义了一种报文——VRRP通告报文，并且只有处于Master状态的路由器可以发送VRRP报文

VRRP相关术语

1) 虚拟路由器：由一个Master路由器和多个Backup路由器组成。主机将虚拟路由器当作默认网关。

2) VRID：虚拟路由器的标识。有相同VRID的一组路由器构成一个虚拟路由器。

3) Master路由器：虚拟路由器中承担报文转发任务的路由器。

4) Backup路由器：Master路由器出现故障时，能够代替Master路由器工作的路由器。

5) 虚拟IP地址：虚拟路由器的IP地址。一个虚拟路由器可以拥有一个或多个IP地址。

6) IP地址拥有者：接口IP地址与虚拟IP地址相同的路由器被称为IP地址拥有者。

7) 虚拟MAC地址：一个虚拟路由器拥有一个虚拟MAC地址。虚拟MAC地址的格式为00-00-5E-00-01-{VRID}。通常情况下，虚拟路由器回应ARP请求使用的是虚拟MAC地址，只有虚拟路由器做特殊配置的时候，才回应接口的真实MAC地址。

8) 优先级：VRRP根据优先级来确定虚拟路由器中每台路由器的地位。

9) 非抢占方式：如果Backup路由器工作在非抢占方式下，则只要Master路由器没有出现故障，Backup路由器即使随后被配置了更高的优先级也不会成为Master路由器。

10) 抢占方式：如果Backup路由器工作在抢占方式下，当它收到VRRP报文后，会将自己的优先级与通告报文中的优先级进行比较。如果自己的优先级比当前的Master路由器的优先级高，就会主动抢占成为Master路由器；否则，将保持Backup状态。
